Всем привет.



Купил сидения с подогревом и проводкой...
Пришла пора подключать всё это хозяйство... возникли вопросы - что куда втыкать.....



Общее фото проводки:



1) пучок коричневых проводов с контактным кольцом. Что это? провода на массу?



2) реле
3) штеккеры к подогревам на сидушках



4) и 5) что за разъёмы и к чему их подключать?



ну и как в общем всё это должно быть устроено? может чего-то не хватает?

[karmanov]

Хм))) мне тоже интересно))у меня такойжи) дивайс
думается мне что коричневый это масса
а штекер +



Во логика)))

[bulatik85]

Я думаю точно так же... НО!



на массу запитать этот пучок коричневых проводов нам не проблема....
а вот куда штекер втыкать... круглый?
и что за дополнительный узкий и длинный штекер?

[karmanov]

длинный узкий это +сы)
а тот тож чтот значит))



сегодня гляну схему в книжке



там много всяких схем)

[bulatik85]

Выкладывай чего найдёшь... а как эти плюсы подрубать... это же похоже на штеккер, значит его куда-то воткнуть нужно?

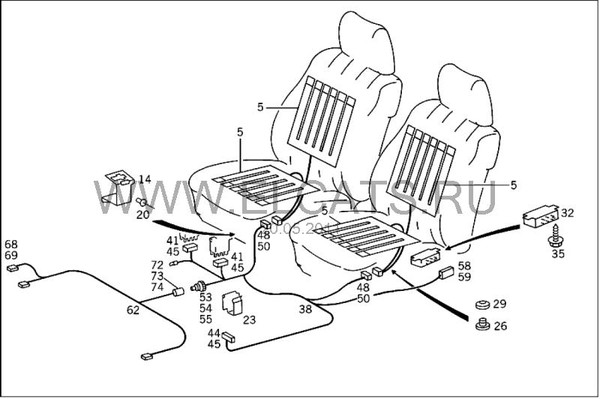

вот есть такая схема:



проводка №62 - вызывает интерес... судя по всему в неё включается штеккер...
интересно, она у всех есть или её где-то нужно ещё найти??? кто знает?

[karmanov]

Боюсь я что №62 нужно смотреть либо докупать!
какую функцию она несет еще не понял

[karmanov]

это?

Прикрепленные изображения

•

[bulatik85]

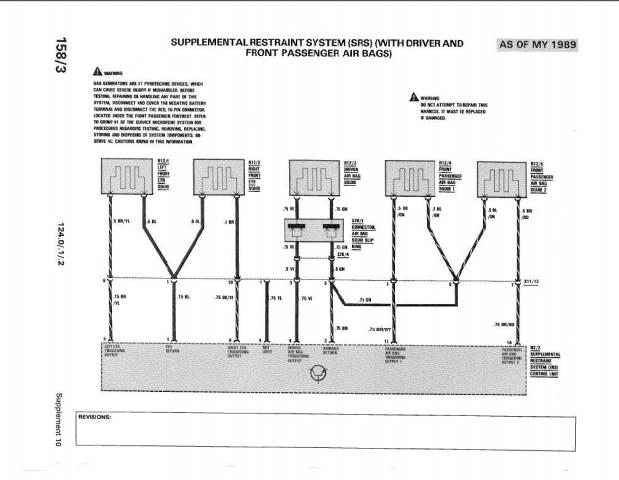

если читать название схемы - это SRS, т.е. система подушек безопасности.

[bulatik85]

У кого есть подогревы... слёзно прошу посмотреть куда идёт этот провод с узким длинным разъёмом...
ну или точнее куда идут провода обогрева...
предположительно в ногах пассажира)

[bulatik85]

Есть подозрение, что узкий длинный штеккер(номер 5 на первом фото) имеет два контакта и судя по всему - это подсветка кнопок... если логика меня не подводит.



Значит толстый - это питание...
но для него требуется ещё кусок проводки номер 62... зачем он нужен? какие на нём функции? может предохранители какие или ещё что?

[karmanov]

Я разобрался!!!!
Сейчас в гараже с проводкой капался
Штекер этот в колодку, ту что под левой ногой, вставляется)

[bulatik85]

на что он идёт? это подсветка или питание?
сфоткай колодку плиззз... очень нада...
он у тебя есть, даже если изначально обогревов не было?



что с круглым делать придумал?

[karmanov]

Лад
Завтра сфотаю
Что с круглым пока не знаю
Есть одна машина буду снимать гляну

[bulatik85]

Отлично)

[bulatik85]

+ вопрос:
Куда крепится реле номер 2?

[Dr. Diesel]

Ведь была же подобная тема месяц назад, причем в этом же разделе! Так сложно поискать?
Файл .mdi

Сообщение отредактировал Dr. Diesel: 22 May 2011 - 22:00

[karmanov]

+ вопрос:
Куда крепится реле номер 2?

Думаю начнем)))

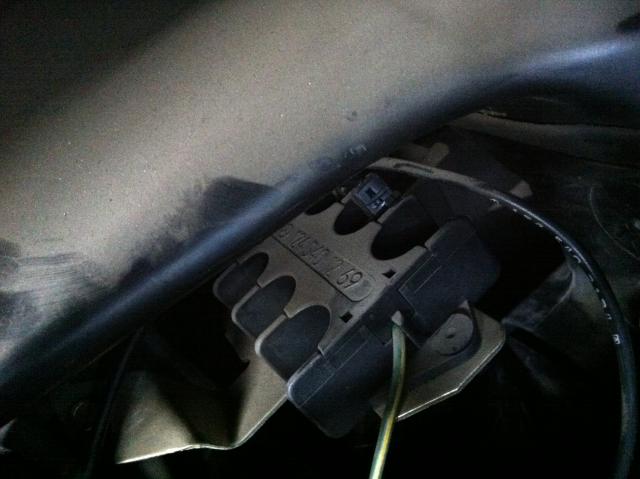

вот куда крепится одинарный штекер

вот твойже ответ на твойже вопрос!

ПС машину буду разбирать 5 числа это все мотренно с моей машины без подогрева)

[karmanov]

Чуть не забыл одинарный штекер за приборкой крепится в колодке)

[bulatik85]

Ведь была же подобная тема месяц назад, причем в этом же разделе! Так сложно поискать?
Файл .mdi

Тему эту читал, схему смотрел...
1) но на схеме похоже система с двумя реле(возможно дорестайлового образца)
2) схема полезна, но я в ней мало что понимаю, с электрикой дружу постольку поскольку... и там не показано что куда крепить и как проводить...
тем более ничего не понятно

[bulatik85]

вот куда крепится одинарный штекер

1) это колдка, похоже там много разъёмов, в который из них крепить?
2) она под пластиком, который под левой ногой? типа подножки где левая нога отдыхает? или это и есть та, что за приборкой?

вот твойже ответ на твойже вопрос!

по схеме похоже, что под водительским сидением, но на самом сидении я ни где не обнаружил место куда это кронштейн приложить ???
по словам продавца жёлтое реле похоже обитало под задним диваном.

Чуть не забыл одинарный штекер за приборкой крепится в колодке)

у меня одинарный штеккер отходит от штеккера с двумя контактами(узкий длинный), который вроде нужно крепить где-то в ногах водителя на см. 20 - 25, где-то в ладонь длинны... как его до приборки дотянуть и что это за колодка под такой хитрый штеккер?



если будешь лазать там, и будет не шибко лень, не скупись на фото, а то я уже начал путаться что где должно быть)
