Помогите с назначением разных проводов и штекеров


  • Авторизуйтесь для ответа в теме
Сообщений в теме: 4

#1 ОФФЛАЙН   Danil

Danil

    Легенда форума

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 3528
  • Город:Алтайский край, г.Бийск
  • Автомобиль:
    W124

Отправлено 22 September 2008 - 09:14

Всем заранее спасибо, кто поможет хоть с чем-нибудь разобраться!



1. В правом отсеке консоли панели приборов, под колонкой, под отсеком воздуховода:

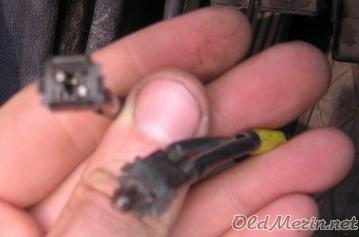

1.1 Что за вилка с 2-я разъемами под номером 0105451028 (слева), ни к чему в настоящий момент не крепятся
1.2 Для чего диод предназначен (справа), ни к чему в настоящий момент не крепятся:






2. Что за винты? (когда консоль панели приборов снимал, куда они вкручиваются не пойму)






Все что ниже спрошу - все за приборкой спрятано и за кожухом под рулем...



3. За таблом приборов:

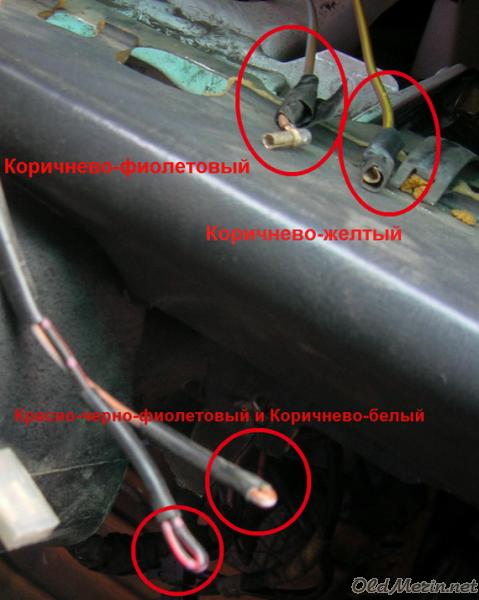

3.1 Коричнево-фиолетовый и коричнево-желтый провода вставляются в разъемы приборки, какой сверху, а какой снизу должен быть?









Есть еще такая схема подробная: Изображение



3.2 Для чего служат провода, которые снизу на картинке (они у меня замотаны, консервация), красно-черно-фиолетовый и оричнево-белый, ни к чему в настоящий момент не крепятся:






4. Для чего служит штекер без номеров и диод под кожухом спрятаны, ни к чему в настоящий момент не крепятся:






5. Что за "штекер промежуточный" с несколькими разъемами для входа и выхода, ни к чему в настоящий момент не крепятся (у него номера 34260, 0145450428):






6. Что за штекер с номерами 33153 и 0125458628 (В эксисте по второму номеру выдает как Корпус разъема противотуманной фары), у него два провода - коричневый и коричнево-черный, ни к чему в настоящий момент не крепятся:






7. Что за "штекер промежуточный" (у него номер 0135458928)



8. В паре с проводами к замку зажигания идет, с номерами 0105451028 и 0105450928, 3 провода у него, коричнево-желтый, коричнево-белый и еще один коричнево-белый (Эксист их как муфта определяет):






Фотографии некоторые плохие, постараюсь переделать...


Сообщение отредактировал DanilKalinin: 22 September 2008 - 09:19

Pontiac Firebird




#2 ОФФЛАЙН   AnTer

AnTer

    Постоялец

  • Мерсоводы
  • PipPipPipPip
  • Cообщений: 885
  • Город:Москва

Отправлено 22 September 2008 - 10:14

1.1 скорей всего акустический кабель от штатной магнитолы на динамик.
1.2 Не диод а лампочка подсветки правого сопла (вентиляции/печки/кондея)
2. Х.з
3.1 ВОЗМОЖНО, они крепятся не туда куда ты нарисовал. Мне кажется что каричнево-фиолетовый это сигнал с датчика холла на спидометре. Каричнево-жёлтый питание. Разъёмы похожи, цвета смущают...
3.2 Писал выше.
4. Судя по цвету проводов опять же подсветка... скорей всего сопел.
6. Не понятно где находится
7. Х.з.
8. Х.з.


Это моё мнение и я его разделяю...


#3 ОФФЛАЙН   Аleks

Аleks

    Мерсовод

  • Мерсоводы
  • PipPip
  • Cообщений: 73
  • Город:М.о. г.Электросталь

Отправлено 22 September 2008 - 12:24

последняя фотка напоминает разъем для пищалки, чтоб пищала, когда забыл свет выключит, а ключ вынут из замка зажигания


W202, M111 C200, HFM, АКПП, 1998 г.в.


#4 ОФФЛАЙН   Danil

Danil

    Легенда форума

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 3528
  • Город:Алтайский край, г.Бийск
  • Автомобиль:
    W124

Отправлено 25 September 2008 - 19:04

ОП :sad:



Что так мало специалистов?



Когда свет фар включаешь, диоды 1.2 и 4 начинают гореть, они в воздуховодах должны находиться что ли?



С 3.1 разобрался.



А что с остальными штекерами то делать?


Pontiac Firebird




#5 ОФФЛАЙН   Denwer

Denwer

    s4astliw4ik на белом мерсе:)

  • Мерсоводы
  • PipPipPipPipPipPip
  • Cообщений: 3192
  • Город:Казахстан,Кокшетау

Отправлено 25 September 2008 - 20:00

да эти лампочки в крутилки воздуховодов ставятся и вместе с габаритами включаются. а отчего такой бедлам случился?
просто в мерсе многие штекера однотипные поэтому затруднительно сказать что и откуда.
пару тройку фот ещё выложи, что бы попонятней было что, откуда выходит тогда может полегче будет определить!


W140 S300turbodiesel full options all time legend=)
*****************************************************************************************************
МЕРСО ДИЗЕЛЬ-УРЧИТ КАК КОТЁНОК :)
