ОФФЛАЙН
Ветеран
Отправлено 27 September 2014 - 22:09

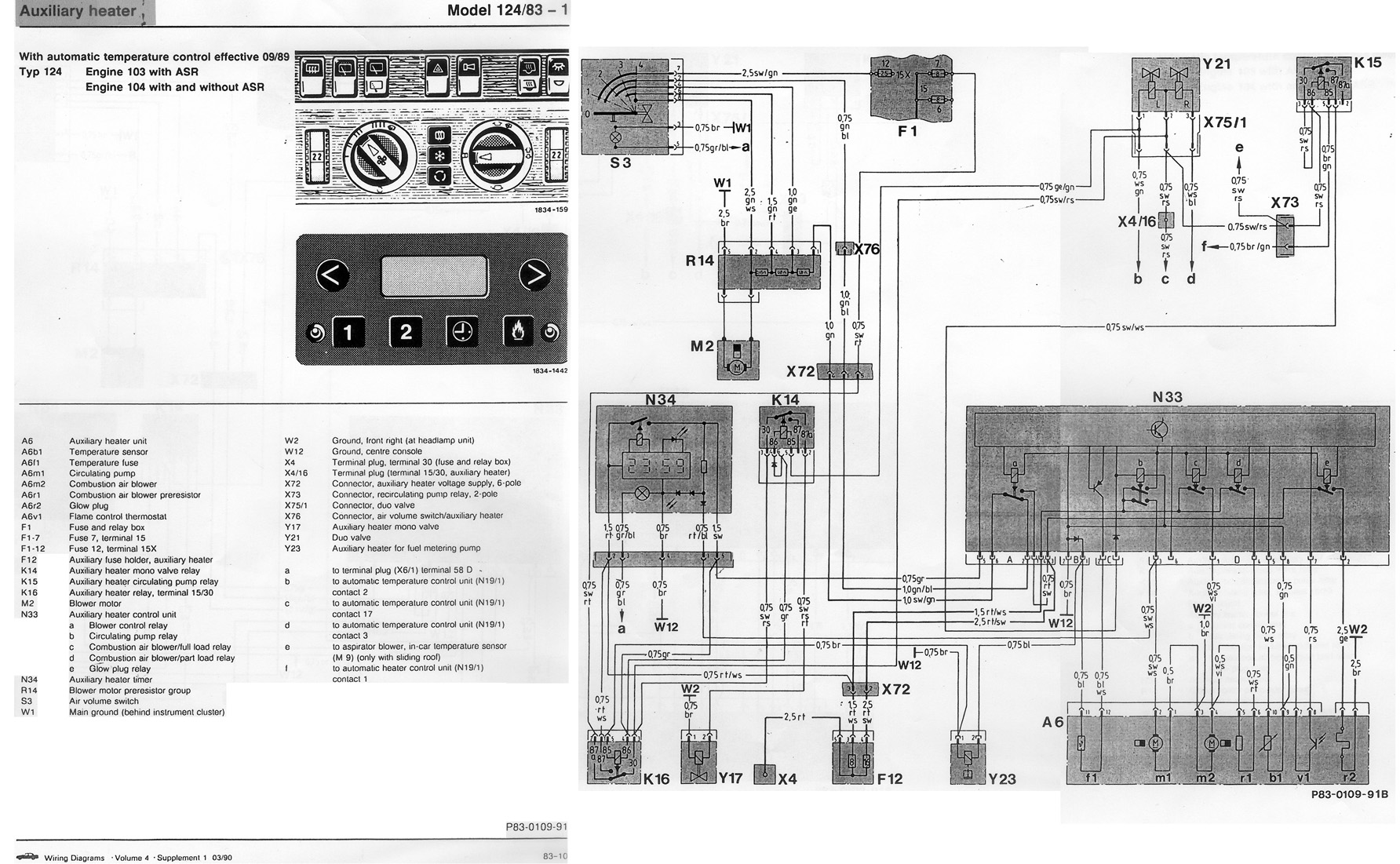

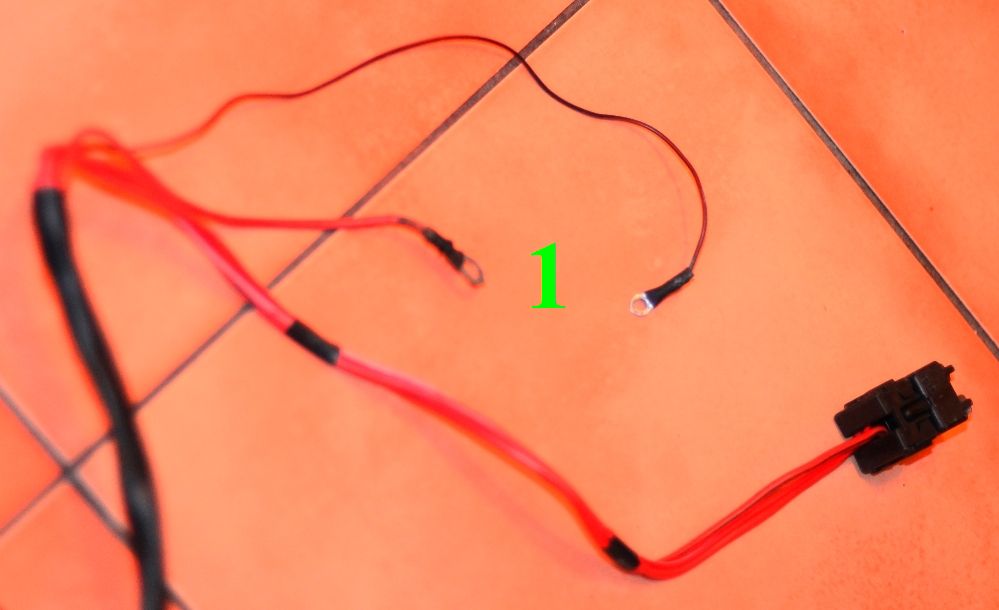

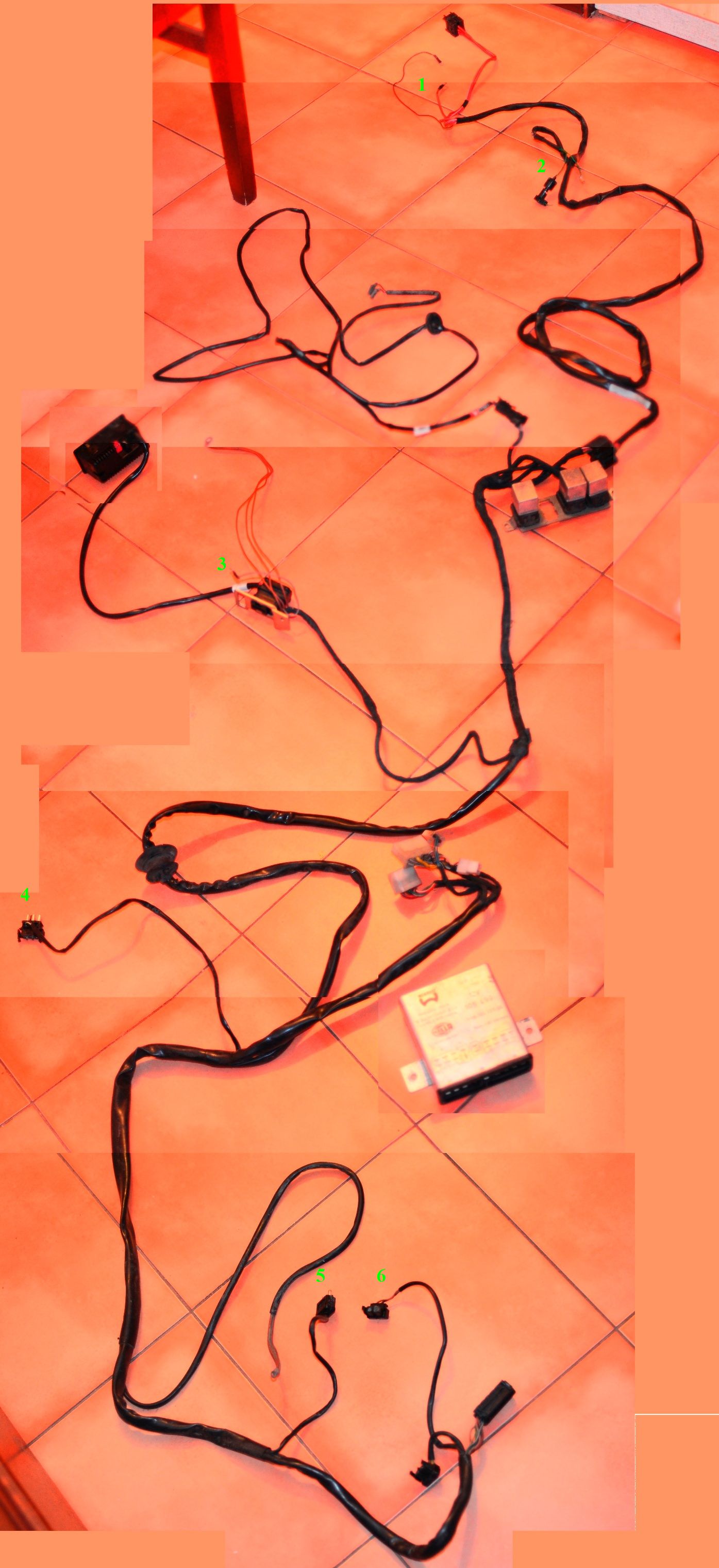

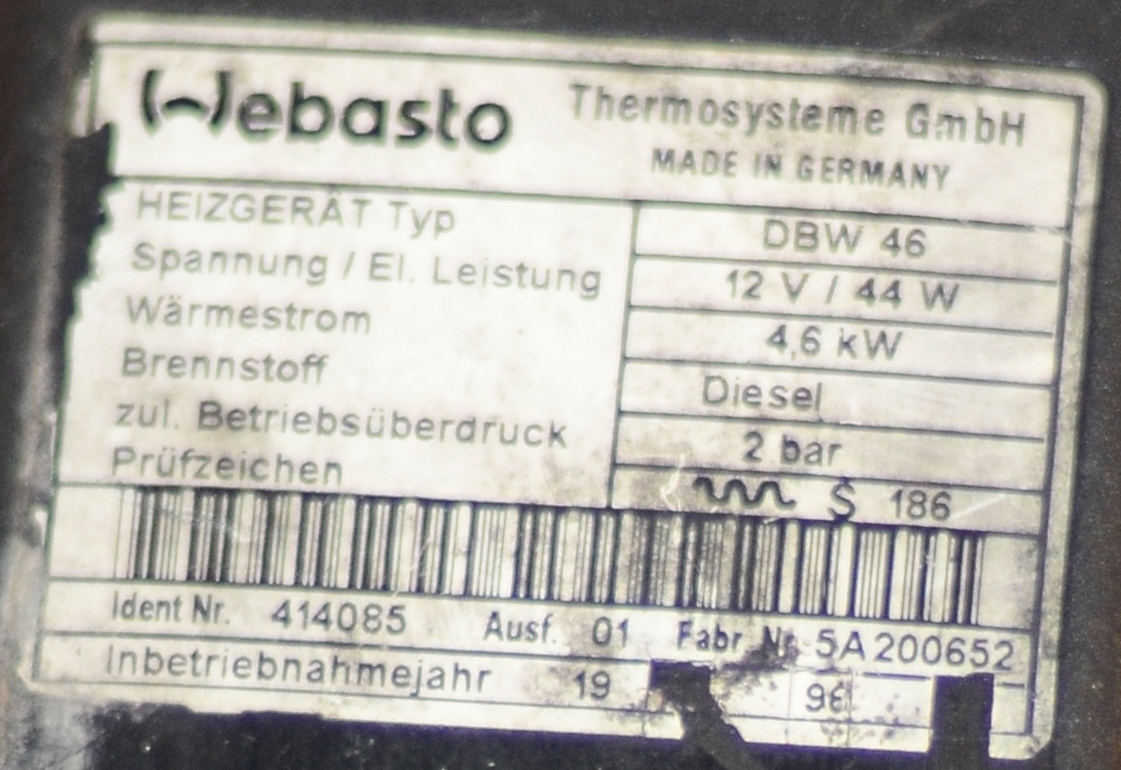

Вебаста DBW 46 от 124-го - ставлю на 123-й. Есть схема, но у меня вроде немного другая модель... Подскажите, пожалуйста, куда подключить свободные разъёмы!(порнумеровал)
Сообщение отредактировал ks7777: 28 September 2014 - 00:29
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Ветеран
Отправлено 27 September 2014 - 23:19

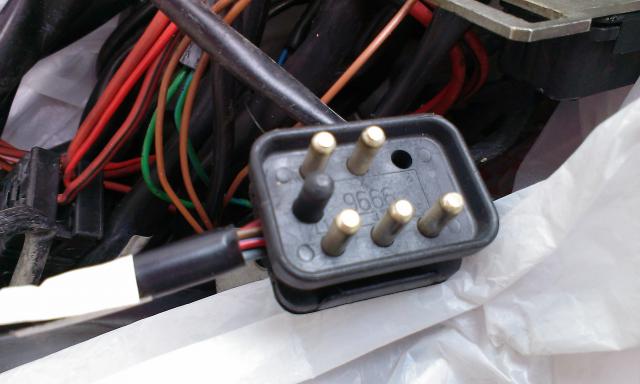

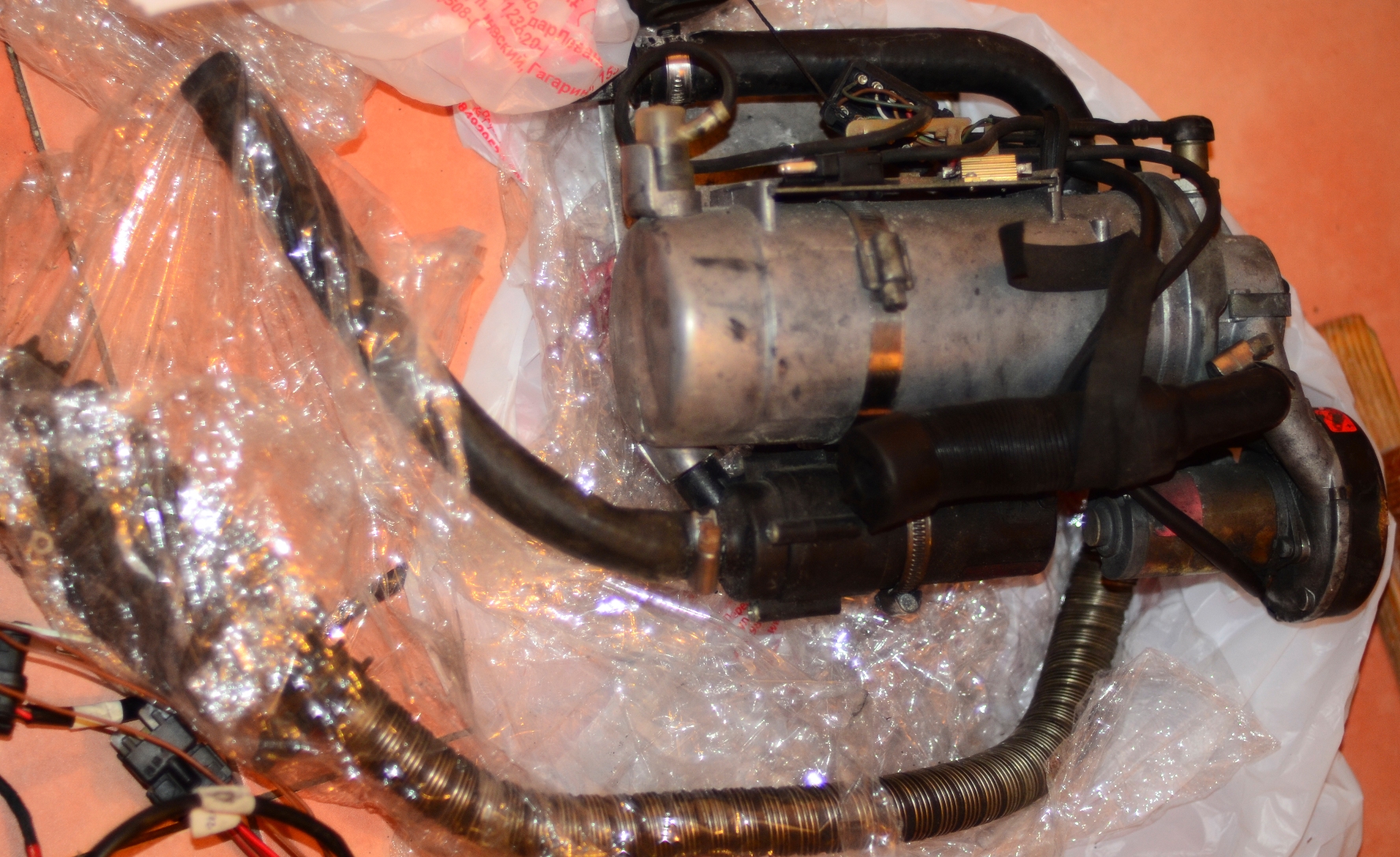

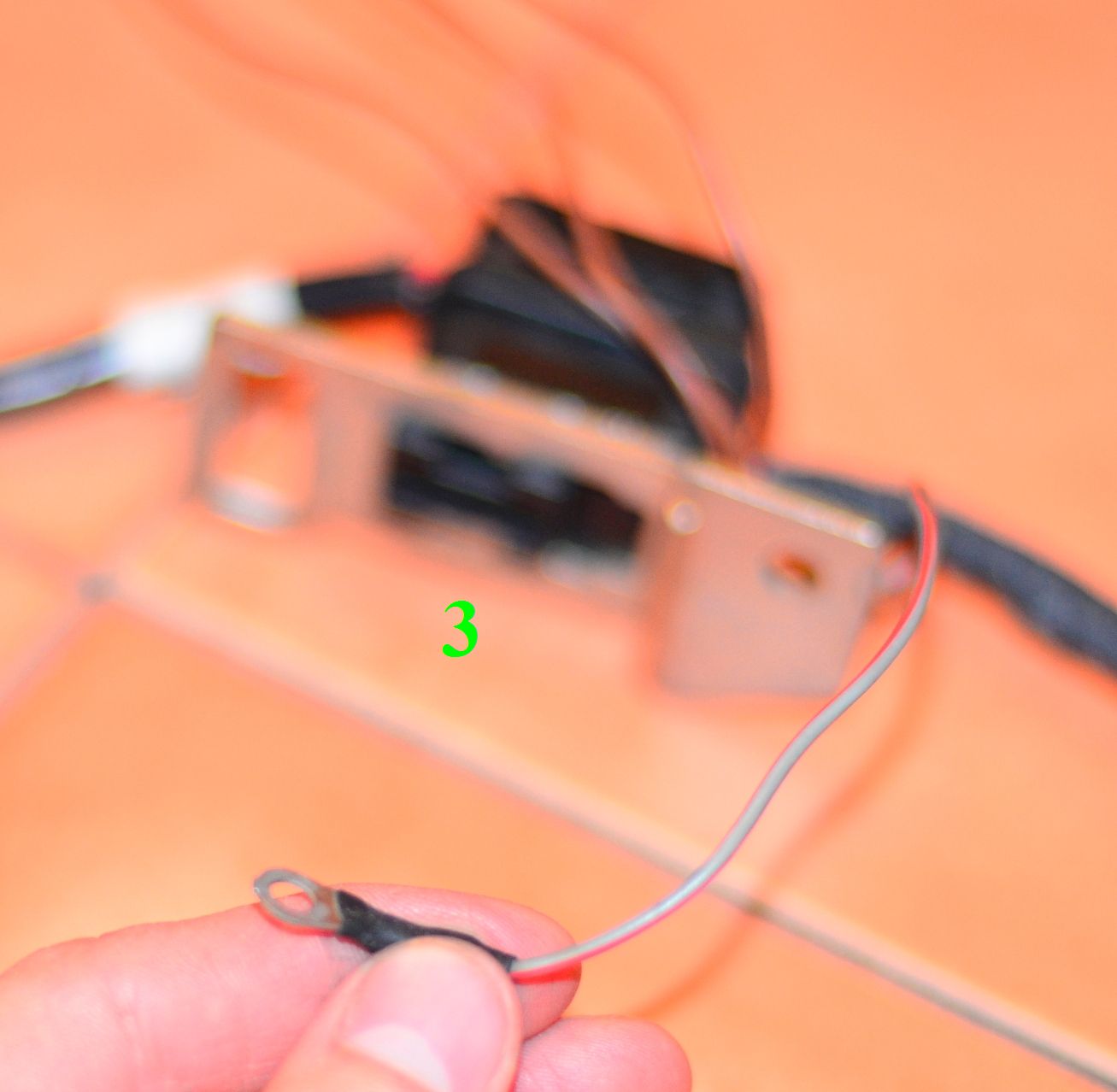

вот ещё пара фоток:
Сообщение отредактировал ks7777: 27 September 2014 - 23:38
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Ветеран
Отправлено 27 September 2014 - 23:38
судя по всему :Вебаста DBW 46 от 124-го - ставлю на 123-й. Есть схема, но у меня вроде немного другая модель... Подскажите, пожалуйста, куда подключить свободные разъёмы!(порнумеровал)
...
Сообщение отредактировал ks7777: 28 September 2014 - 00:27
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Мерсоактивист
Отправлено 29 September 2014 - 17:04
Прозвони концы на разъемы блока управления станет понятно. Провод который на таймер прозвони на разъем таймера будет ясно подсветка ли это.
W123/300TD TURBO OM617.952 АКПП 1983г.
W123/300TD TURBO OM617.952 АКПП 1984г.
W126/300SE OM103.981 АКПП 1991г. ГБО GSP3U
ОФФЛАЙН
Ветеран
Отправлено 30 September 2014 - 18:32
Основная беда с номерами 5 и 6 ....Прозвони концы на разъемы блока управления станет понятно. Провод который на таймер прозвони на разъем таймера будет ясно подсветка ли это.
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Постоялец
Отправлено 30 September 2014 - 20:57

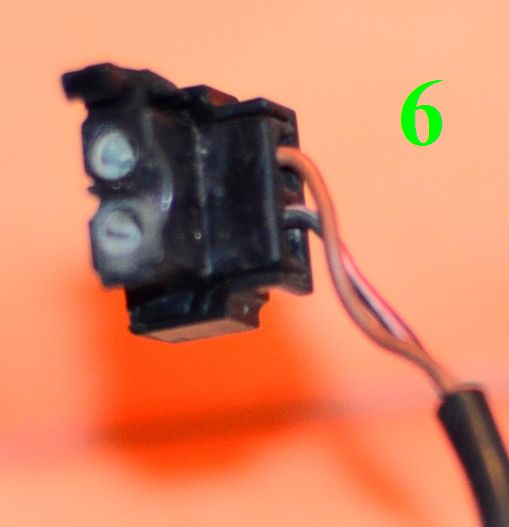

6 идет на свечу накала, ответная часть должна быть на котле, рядом с основной фишкой.Основная беда с номерами 5 и 6 ....
Сообщение отредактировал cherny70: 30 September 2014 - 20:59
w123 250 m 123921 Solex 4A1 , заменен двигатель, теперь 115954 стромберг продан
w126 280SE m110.989 4МКПП продан Затосковал, че то! Купил обратно!
w210 E240T m112911 5АКПП
ОФФЛАЙН
Мерсовод
Отправлено 01 October 2014 - 07:56

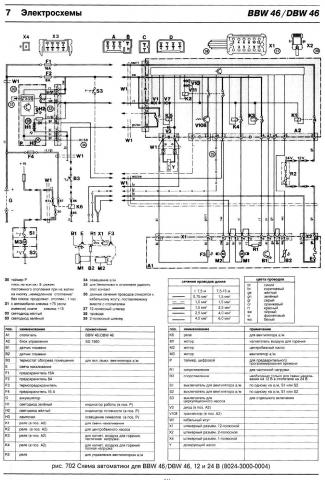

6-й точно не свеча накала, у свечи накала оба провода толстые, ток там очень большой. На второй схеме обозначен как Х73.6 идет на свечу накала, ответная часть должна быть на котле, рядом с основной фишкой.

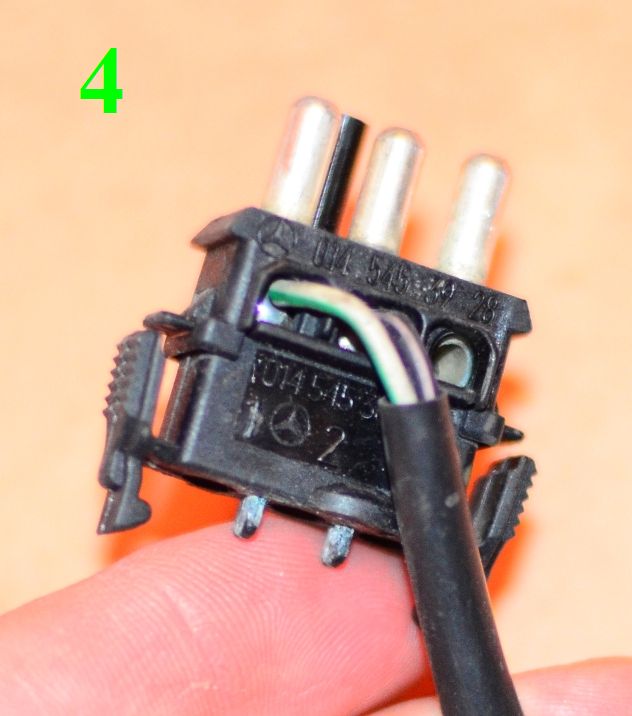

4 на электроклапана печки.
За 5 самому интересно, так и не задействовал у себя.

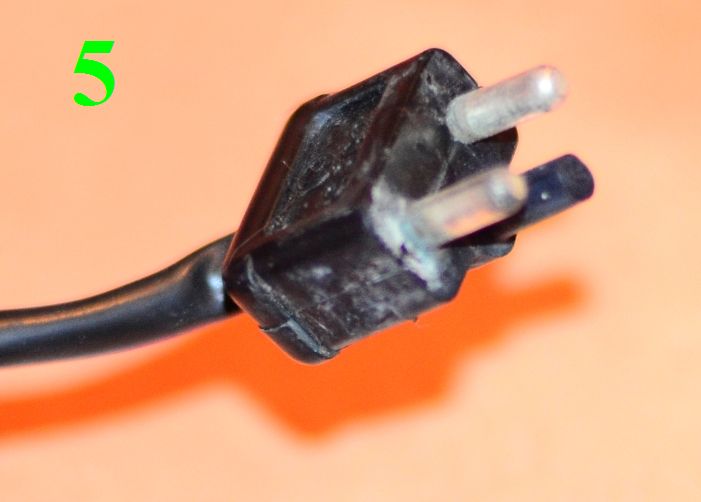

5-й похож на разъём дополнительного насоса.

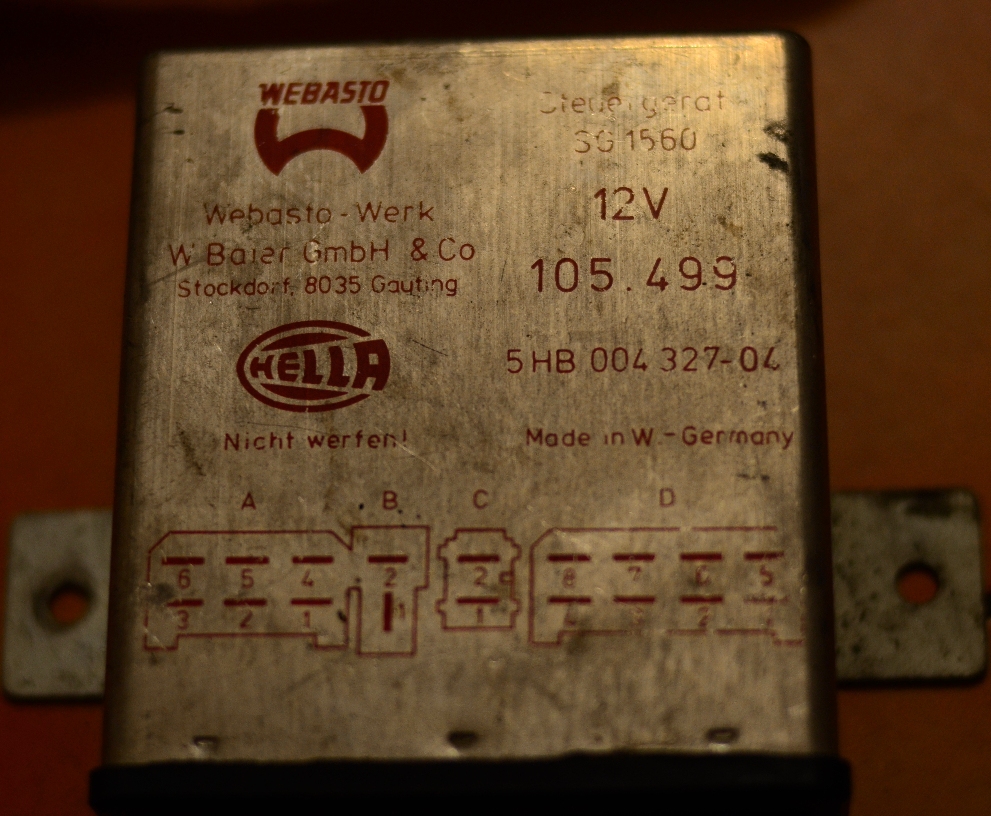

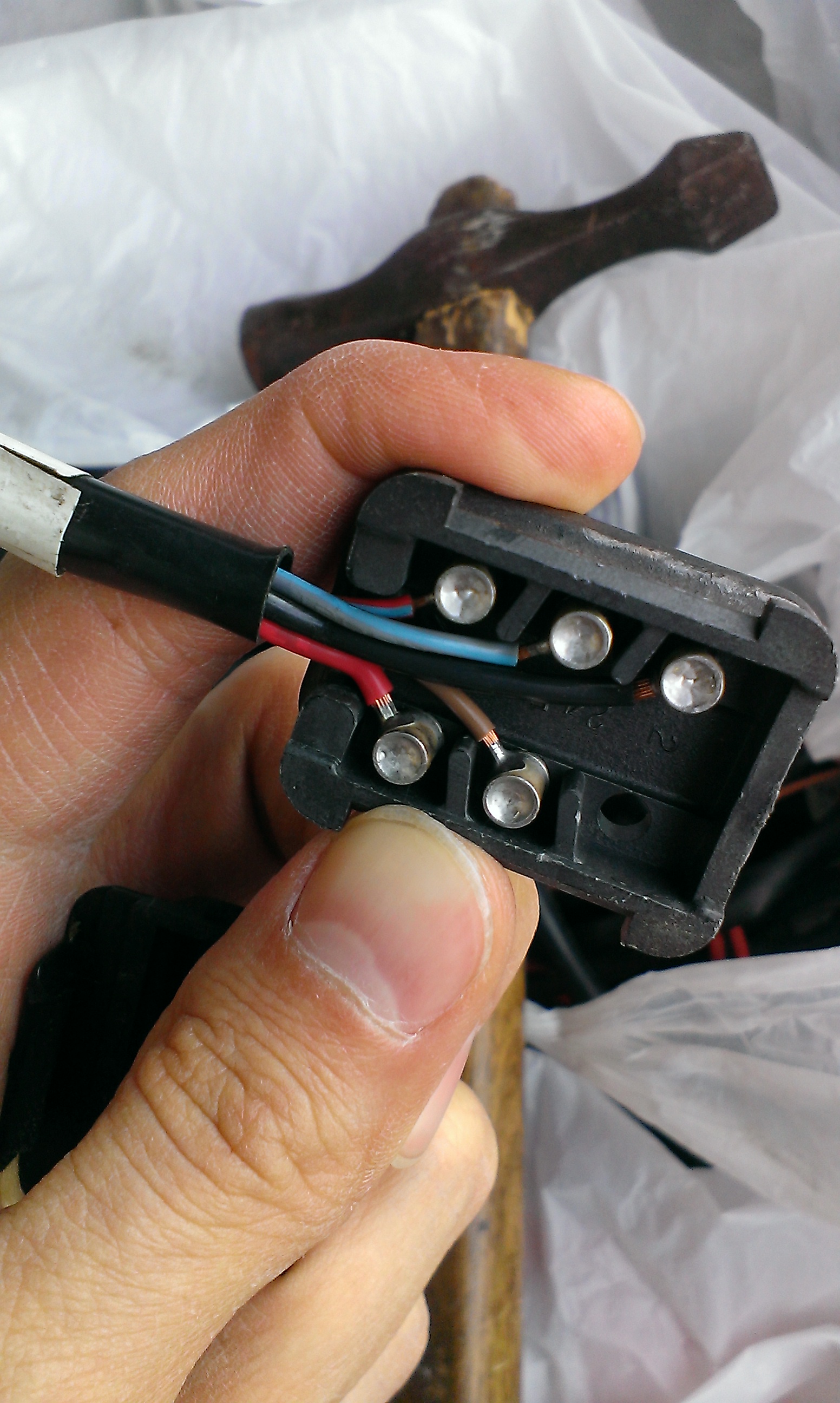

Просьба к ks7777 сфотографировать открытый разъём с пульта управления, интересует меня как там установленны провода по ножкам разъема.
Сообщение отредактировал Лёхa: 01 October 2014 - 08:00
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Постоялец
Отправлено 01 October 2014 - 15:06
Да, согласен. Я не увидел, что он дальше по жгуту.6-й точно не свеча накала, у свечи накала оба провода толстые, ток там очень большой. На второй схеме обозначен как Х73.
5-й похож на разъём дополнительного насоса.
Просьба к ks7777 сфотографировать открытый разъём с пульта управления, интересует меня как там установленны провода по ножкам разъема.
w123 250 m 123921 Solex 4A1 , заменен двигатель, теперь 115954 стромберг продан
w126 280SE m110.989 4МКПП продан Затосковал, че то! Купил обратно!
w210 E240T m112911 5АКПП
ОФФЛАЙН
Мерсовод
Отправлено 01 October 2014 - 17:59
Нет, разъём топливного насоса на фотографии около ножки табурета.Да, согласен. Я не увидел, что он дальше по жгуту.
Тогда это питание насоса топливного.
P.s.: Определить какая часть провода идёт в салоне, а какая за салоном можно по оплетке. Салонная идёт в тряпочной обмотке, а засалонная в ПВХ.
Сообщение отредактировал Лёхa: 01 October 2014 - 18:03
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Ветеран
Отправлено 01 October 2014 - 20:51
что за доп насос? На сколько помню(надо проверить), 5 и 6 звонились на релюшки...6-й точно не свеча накала, у свечи накала оба провода толстые, ток там очень большой. На второй схеме обозначен как Х73.
5-й похож на разъём дополнительного насоса.
Просьба к ks7777 сфотографировать открытый разъём с пульта управления, интересует меня как там установленны провода по ножкам разъема.
На схеме не все цвета совпадают - в этом вся и беда - схемы не от моего устройства , но похожие...Нет, разъём топливного насоса на фотографии около ножки табурета.
Можно открыть разъём и посмотреть цвета проводов и найти их на схеме.
...
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Мерсовод
Отправлено 02 October 2014 - 07:01
Допнасос антифриза, у него такой разъём.
Меня интересует только разъём подключения пульта.
Странно, что не совпадают, на всех схемах провода одинаковые.
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Ветеран
Отправлено 02 October 2014 - 20:12
Некоторые цвета отличаются...Допнасос антифриза, у него такой разъём.
Меня интересует только разъём подключения пульта.
Странно, что не совпадают, на всех схемах провода одинаковые.
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Мерсовод
Отправлено 03 October 2014 - 07:37
На схеме из мерсо-документации 5 проводов.Некоторые цвета отличаются...
На сколько помню, на пульте 6 проводов, а на схеме - 8 ...
Сфотаю - вместе посмотрим
Сообщение отредактировал Лёхa: 03 October 2014 - 07:38
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Ветеран
Отправлено 03 October 2014 - 15:14
Это которая в первом посте? Фишка на 6, а проводов 5.На схеме из мерсо-документации 5 проводов.

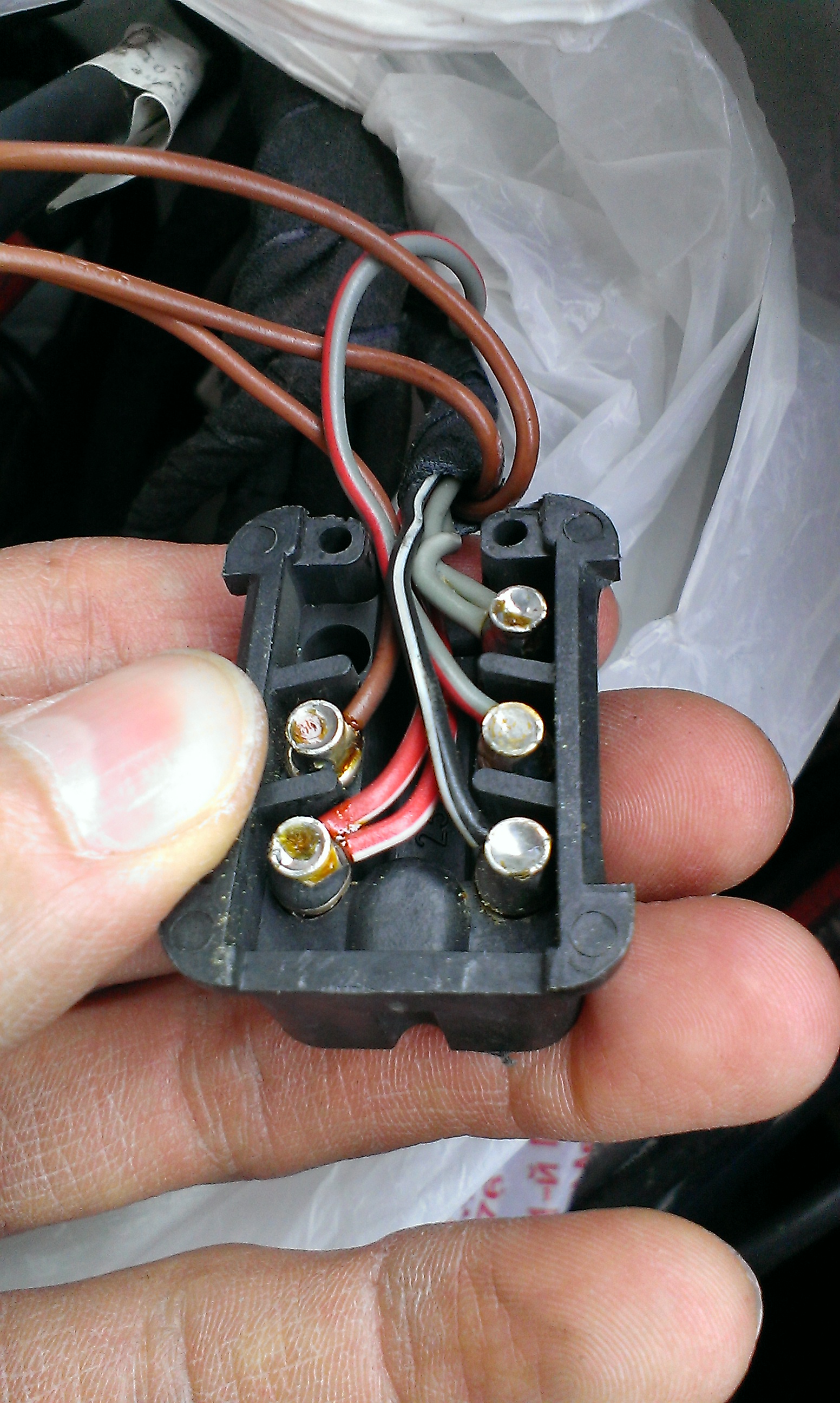

и ответная часть проводки
Сообщение отредактировал ks7777: 03 October 2014 - 15:15
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Мерсовод
Отправлено 03 October 2014 - 18:32
Спасибо! Но, правда, здесь провода пульта с моими тоже не совпадают.
Да, схему я имел ввиду вторую в первом сообщении темы. Ну не обязательно все отверстия разъема должны быть использованы.
Сообщение отредактировал Лёхa: 03 October 2014 - 18:36
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Ветеран
Отправлено 03 October 2014 - 18:57
Может ваши проводки кто-то уже менял?!Спасибо! Но, правда, здесь провода пульта с моими тоже не совпадают.
...
Да, схему я имел ввиду вторую в первом сообщении темы. Ну не обязательно все отверстия разъема должны быть использованы.
Сообщение отредактировал ks7777: 03 October 2014 - 18:57
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Мерсовод
Отправлено 04 October 2014 - 22:11
Нет, я думаю, что не меняли, они по цветам не совпадают, но по положению сходятся в первой схемой в начале темы.Может ваши проводки кто-то уже менял?!
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Ветеран
Отправлено 07 October 2014 - 23:18
У кого есть схемы подключения Вебасты на W123?
Или хотя бы как расключены провода вентилятора печки!?
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
ОФФЛАЙН
Мерсовод
Отправлено 08 October 2014 - 07:23

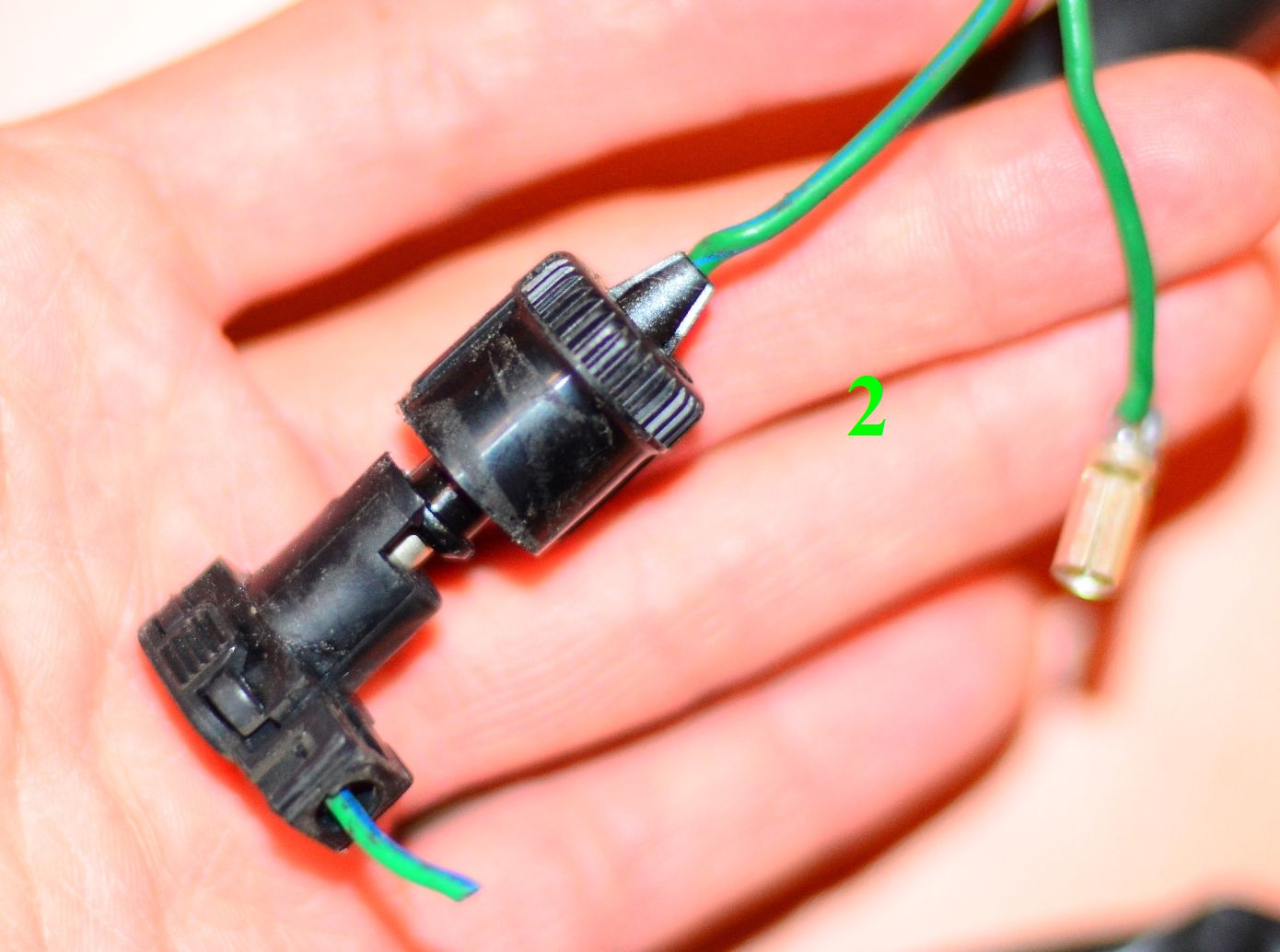

На фотографиях есть откушенный зелёно-синий провод, входящий в одиночный разъем. Вот такой же зелёно-синий провод надо вытащить из разъема в автомобильной проводке к вентилятору, а на его место поставить зелёный провод (на фото без разъема), на сколько я помню разъём вентилятора находится посередине вверху моторного щита.У кого есть схемы подключения Вебасты на W123?
Или хотя бы как расключены провода вентилятора печки!?
Сообщение отредактировал Лёхa: 08 October 2014 - 07:26
MB W124 m103.940 260E 5-МКПП 1988
ОФФЛАЙН
Ветеран
Отправлено 08 October 2014 - 21:22
это на 124-м? - там-то я бы, наверно, нашёёл.На фотографиях есть откушенный зелёно-синий провод, входящий в одиночный разъем. Вот такой же зелёно-синий провод надо вытащить из разъема в автомобильной проводке к вентилятору, а на его место поставить зелёный провод (на фото без разъема), на сколько я помню разъём вентилятора находится посередине вверху моторного щита.
Сообщение отредактировал ks7777: 08 October 2014 - 21:23
W123 E300D , W124 E420 , W123 300D , W124 E320 , 123 200D, W124 230E , W123 250
Продам двери W124 цвет бронзовый, Cd Changer + Blaupunkt Hamburg Rcm104, подлокотник - черная тряпка от 124 спортлайна
Куплю :
на 124 подлокотник серая кожа, желательно под телефон , или шкуру с него, салон серый sportline кожа
на 126 сидухи зелёные или черные, велюр или кожа, полуоси и редуктор с abs, тормоза
0 пользователей, 1 гостей, 0 анонимных
Community Forum Software by IP.Board Русификация форума IBResource
Лицензия зарегистрирована на: OdMerin.club
