Сообщений в теме: 15

[gerkoff]

Всем привет!

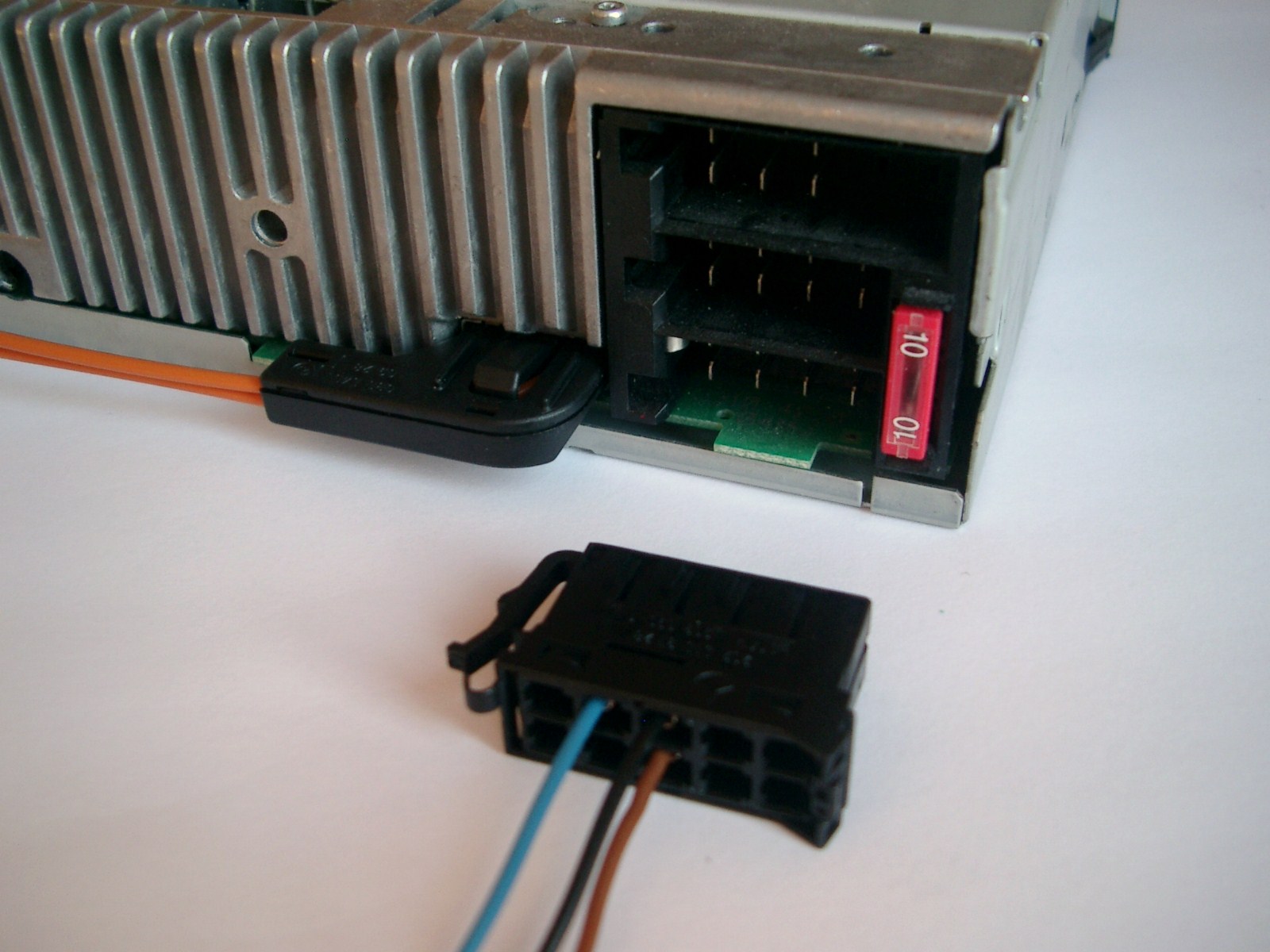

Помогите с распиновкой верхнего на фото разъема (сорри за качество).
Очень нужно понять какие контакты подают питание.
Спасибо!

Прикрепленные изображения

•

[Podmarev]

разъем одинаков что на чейнже что на мафоне делай 1 -1 не ошибешся

[ЗоМер]

с распиновкой верхнего на фото разъема (сорри за качество).
Очень нужно понять какие контакты подают питание.

Питание - нижний разъем. Стандартно для всех евроразъемов автомагнитол. (любой поисковик).
Два плюса, одна масса.
Удачи !

[gerkoff]

Вот! так и знал. Не потрудился сформулировать корректно - и получил..



разъем одинаков что на чейнже что на мафоне делай 1 -1 не ошибешся

Что 1-1? Мне не нужно подключать ченджер, но нужно понять где на него подается питание в разъеме для его подключения расположенном на магнитоле.



Питание - нижний разъем. Стандартно для всех евроразъемов автомагнитол. (любой поисковик).
Два плюса, одна масса.
Удачи !

Согласен, но это питание магнитолы (на картинке именно она) и у меня она другая теперь (COMAND NTG1, а магнитола на фото - не та что у меня была: картинку нашел в инете. На моей, вроде больше пинов в разъеме. Дома еще гляну..
), а верхний разъем идет на CD-чейнджер.
Audio-AUX я там нашел (2,3 слева сверху , и третий слева внизу, кстати как на штекере), но еще нужно найти какие контакты подают питание на CD-changer.



Об этом и есть мой вопрос!

Сообщение отредактировал gerkoff: 22 February 2013 - 16:59

[sheremet]

gerkoff



Гер. ищи на Бенц клубе человека с ником Антураж. в миру Игорь. лучше него тебе никто не подскажет...

[gerkoff]

gerkoff



Гер. ищи на Бенц клубе человека с ником Антураж. в миру Игорь. лучше него тебе никто не подскажет...

Спасибо, Лёш!

[ЗоМер]

еще нужно найти какие контакты подают питание на CD-changer.

У чейнджера свое отдельное питание.

а верхний разъем идет на CD-чейнджер.

Это управление чейнджером, но не подача питания.
Удачи !

[Аркаша]

Нумерация разъема:



Схема подключения чейнджера:  wiring_diagrams_CD.pdf   103.37К   209 скачиваний



Если внимательно посмотреть на схему, то можно по простой логике предположить, что в разъеме "С" контакт №4 - это "+" питания чейнджера (30), а контакт №6 - "-"(31).



UPD: Проморгал тот факт, что у вас оптика. В таком случае поручиться не могу, т.к. привел схему для проводного чейнджера. Но вероятность совпадения схем питания у оптических и проводных балалаек есть.

Сообщение отредактировал Аркаша: 23 February 2013 - 14:10

[gerkoff]

В общем, история такая.
Был (есть) у меня Becker Special 1650.
Я купил к нему xcarlink. Для тех, кто не  в курсе, эмулятор CD-changer'а.
Подключается к разъему для подключения CD-чейнджера и можно слушать mp3. Электропитание он также получает через этот разъем. На его штекере 7 контактов. По логике, 3 из них идут на звук, и из оставшихся 4-х два должны питать эмулятор. Разве нет?
Машину сменил, теперь там COMAND NTG1, у которого есть вход audio-AUX (трёх контактный), но нет шнура.
В поисках такого шнура в интернете, я наткнулся на Mercedes player MP40. Суть - тот же эмулятор сидичейнджера. Но подключается он через трех-пиновый разъем (питание?) и по оптике.
Так вот, я хочу подключить имеющийся у меня xcarlink через audio-AUX на COMAND NTG1.
Как это сделать?

[gerkoff]

Нумерация разъема:



Схема подключения чейнджера:  wiring_diagrams_CD.pdf   103.37К   209 скачиваний



Если внимательно посмотреть на схему, то можно по простой логике предположить, что в разъеме "С" контакт №4 - это "+" питания чейнджера (30), а контакт №6 - "-"(31).



UPD: Проморгал тот факт, что у вас оптика. В таком случае поручиться не могу, т.к. привел схему для проводного чейнджера. Но вероятность совпадения схем питания у оптических и проводных балалаек есть.

Нене, все правильно, я как раз xcarlink безо всякой оптики подключал.



Хм. Тогда какие же контакты идут на звук?..

[Аркаша]

Хм. Тогда какие же контакты идут на звук?..



1 - правый канал, 2 - левый канал, 3 - общий.
Управление чейнджером на 7-ом контакте. А 5-й, кажется, - подсветка кнопки Eject (при вкл. габаритах).



А комманд чейнджером рулит? Если нет, то как давать команды xcarlink-у на старт/стоп и т.п.? Если рулит, то идея осуществима. К AUX и управлению подключиться - без проблем.

[sheremet]

звук на оптике идёт через оптику. провода это питание...

[gerkoff]

1 - правый канал, 2 - левый канал, 3 - общий.
Управление чейнджером на 7-ом контакте. А 5-й, кажется, - подсветка кнопки Eject (при вкл. габаритах).



А комманд чейнджером рулит? Если нет, то как давать команды xcarlink-у на старт/стоп и т.п.? Если рулит, то идея осуществима. К AUX и управлению подключиться - без проблем.

Спасибо!
Об этом я не подумал.. Команд чейнджером не рулит (но там есть audio-AUX, к нему я и хотел подключится)..
((( в старой магнитолке-то я через неё всем и управлял.. А тут - не понятно как... Блиииин
Получается Можно только aux кабель протянуть и всё.. Никаких mp3...



звук на оптике идёт через оптику. провода это питание...

Да, но у меня на Becker 1650 не было подключено оптики, а xcarlink подключался ТОЛЬКО в разъем чейнджера.

[Аркаша]

Спасибо!



Да не за что.



Получается Можно только aux кабель протянуть и всё.. Никаких mp3...



Да, именно так. Т.к. даже если комманд чейнджером управляет (а по идее должен!), то только оптическим. А т.к. в режиме cd-чейнджера AUX магнитолы неактивен, то звук с внешнего устройства надо подавать на оптический вход, что весьма затруднительно.



Если очень хочется мп3 и нет желания менять магнитолу, то можно либо таскать с собой хороший плеер, либо установить упомянутый уже оптический аналог xcarlink. Но в первую очередь нужно уточнить модель и возможности своего command.

Сообщение отредактировал Аркаша: 24 February 2013 - 06:56

[Аркаша]

Вариант для IPod

[gerkoff]

Вариант для IPod

Спасибо, но боюсь, у меня не подходящий вариант. Т.к. Эта штука заменяет чейнджер, а чейнджера нет, а вместо него навигация.
Придется тянуть AUDIO AUX на male jack 3,5, а на него навешивать A2DP устройство..
