В общем надоело слушать зомби радио на своем кассетнике, решил сделать аудио вход. Разобрав понял что все просто, немцы даже надписи сделали что куда, Молодцы!

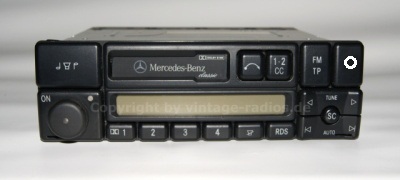

Итак по схеме, все просто, берем режем или отпаиваем шлейф от головки (на всякий случай, меньше шумов), потом режем дорожки от "преобразователя сигнала" идущие на предусилитель в усилительной части магнитолы, теперь подпаиваемся к контактам (они у меня были подписаны L+, R+ Gnd), идущие на предусилитель и далее на усилок, далее устанавливаем разьем мама 3.5мм(установил в кнопку АМ, кое где поработал напильником) и подпаиваемся к аналогичным контактам (левый правый и земля), кабель брал аудио от cd-rom'a и идущий на мат плату (серенький), он вроде как экранированный.





Далее хотел отпаять шлейф от привода кассет, и всяких датчиков, ан нет, если кассета не крутиться (а там стоит детектор движения), то меняется сторона, если опять не крутиться включается радио, лезть и искать сигналы было лениво, так что все оставил как есть, а так по-уму, надо просто послать разрешающий сигнал (+3 или +5 например) на управляющую микросхему и все будет работать.
Так что работает у меня так, подсоединяю мп3 плеер, вставляю пустую кассету (корпус без ленты и т.д.) и слушаю музыку, работают все настройки басс, высокие, регулировка каналов и т.д.

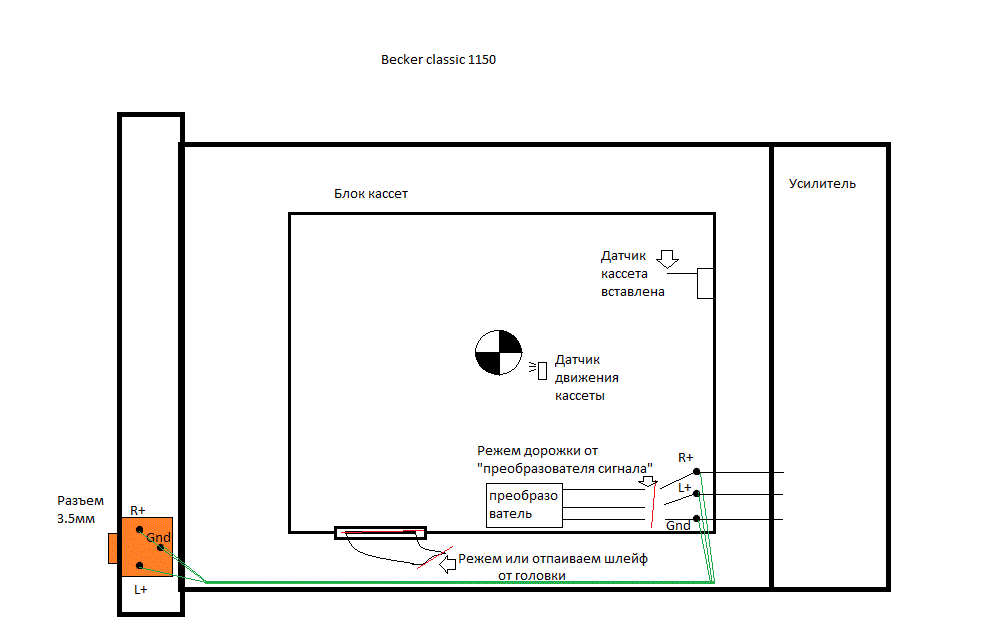

(нарисовал как у меня)



Про качество, стваил мп3 плеер на паузу выворачивал на полную громкость кассетник, шум слышен если поднести ухо к динамику и то очень тихо, качество считаю высоким так как слышны все всплохи и щелчки при проигровании мпз, звук для себя считаю чистый, мне вообще у этой аккустики звучание нравиться оно мягкое (акустика родная грюндик, материал пропитанный картон).



!Дополнение!



Я так же придумал куда разместить мп3 плеер, чтобы и на виду не был когда надо и удобно под рукой.



1. Вариант - не дорогой. качественный плеер cowon - около 3-5 т.р.





Паяем аудио вход уже с миниджеком 3.5 и выводим сзади магнитолы, прокидываем провода через пепельницу(снимаем или подтачиваем по размеру), питание подводим от преобразователя 12-5в(смотря сколько плеер ест) тоже сзади. Все просто, все под рукой, плееры желательно с отдельным питанием(питание не через юсб), а то могут блокироваться при зарядке(некоторые так играть не умеют, не все конечно)



2. Вариант - дорогой(но он того стоит). все около 8т.р.

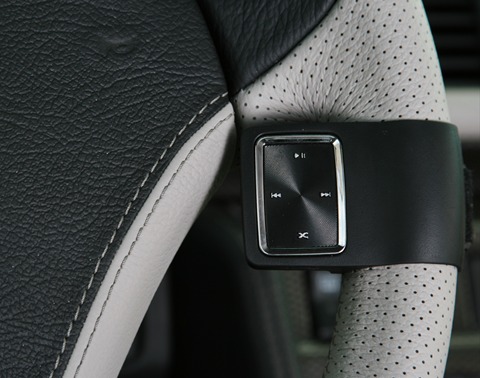

Все так же только используем плеер Ipod и суппер вещщь - Kensington LiquidAUX for iPod, он беспроводной(радио диапозон, а не дешевый инфракрасник) и сенсорный!!!, есть и с блютуз(голос).



http://www.allforapp...lja-iphoneipod/ - вот он.



Взято от сюда http://www.drive2.ru...hquake/journal/
Выглядит так.





Честно, я не люблю ЭПЛ, но это выше всяких похвал, за такой дизайн я готов платить и если найду то куплю. естественно сам блок прячется за пепельницу(потом она будет называться ЭПЛНИЦА))).

Сообщение отредактировал Mer!n: 12 April 2012 - 08:24

[vikleb]

Молодец, что еще скажешь?

[alexv8]

от головки провода порезал или "врезался" к ним..., т.е касета может воспроизводиться или нет?

[Mer!n]

от головки провода порезал или "врезался" к ним..., т.е касета может воспроизводиться или нет?

Отпаял шлейф от головки, и дорожки от микрухи(от головки сигнал на нее идет) порезал (чтобы шумов небыло от самой микрухи, но можно легко восстановить пайкой, порезы очень узкие), сейчас кассета играть не будет, но если все обратно припоять все будет в первозданном виде. механику и движки я не трогал(пустая кассета выезжает и заезжает как и обычно, это нужно чтобы переключиться на вход с мп3 мною подпаянный вместо звука с головки).

[alexv8]

Отпаял шлейф от головки, и дорожки от микрухи(от головки сигнал на нее идет) порезал (чтобы шумов небыло от самой микрухи, но можно легко восстановить пайкой, порезы очень узкие), сейчас кассета играть не будет, но если все обратно припоять все будет в первозданном виде. механику и движки я не трогал(пустая кассета выезжает и заезжает как и обычно, это нужно чтобы переключиться на вход с мп3 мною подпаянный вместо звука с головки).

ок, понял, спасибо!
ещё раз - молодец (не помню в какой конторе в москвабаде за организацию входа на спешеле попросили 4 500 )

[Mer!n]

Добавил, 2 решения использования медиа плееров.

[Damon]

А мне ещё руль понравился, как перешили и шильд откуда-то примастрячили. Это на Вашем мурзике?
Тогда, что там за левая балалайка виднеется

[Mer!n]

А мне ещё руль понравился, как перешили и шильд откуда-то примастрячили. Это на Вашем мурзике?
Тогда, что там за левая балалайка виднеется

Нет, не мое авто, а взято вот отсюда - http://www.drive2.ru...hquake/journal/

[vogr]

идея супер, афтар оригинально придумал, единственное только непонятно, коль уж нашлось место для плеера, тогда зачем городить 3,5 на лицевую панель беккера, можно вывести кабель сзади и протянуть его до пепельницы, не так ли?

[Mer!n]

идея супер, афтар оригинально придумал, единственное только непонятно, коль уж нашлось место для плеера, тогда зачем городить 3,5 на лицевую панель беккера, можно вывести кабель сзади и протянуть его до пепельницы, не так ли?

Все верно, поэтому я дополнил статью решением с выводом кабеля и миниджеком 3.5 назад, а еще мне понравился вот такой плеер http://www.ebay.com/...#ht_3217wt_1163 - говорят настоящий концерт в машине будет ощущаются! даже со стандартной мерсовской аккустикой.

[alexv8]

Все верно, поэтому я дополнил статью решением с выводом кабеля и миниджеком 3.5 назад, а еще мне понравился вот такой плеер http://www.ebay.com/...#ht_3217wt_1163 - говорят настоящий концерт в машине будет ощущаются! даже со стандартной мерсовской аккустикой.

стандартная акустика понятие относительное и многообразное... как по уровню изначально новой, так и по состоянию на данное время ...
...а вообще не верь, если акустика дерьмо, ни одной головой звук не улучшишь относительно того, что она может выдать...

[tanakh]

сделал так на becker 1350! брал экранированный провод, вывел сзади к пепельнице. мерс - 210-й, акустика стандартная, шумов нету даже на максимуме!
если использовать хороший плеер с эквалайзером, то можно выжать из акустики такое о чем даже не подозревал!



!!!огромное спасибо автору!!!

[alexv8]

сделал так на becker 1350! брал экранированный провод, вывел сзади к пепельнице. мерс - 210-й, акустика стандартная, шумов нету даже на максимуме!
если использовать хороший плеер с эквалайзером, то можно выжать из акустики такое о чем даже не подозревал!

некорректное высказывание, давайте называть вещи своими именами...
от качества подаваемого сигнала акустика лучше звучать не будет! она будет звучать так как должна звучать и не более того...
выжать из акустики такое о чем даже не подозревал можно, но не за счёт подачи качественного сигнала, а за счёт подбора акустического оформления, за счёт подготовки "места прослушивания", за счёт расположения и направления..., ...ПРИ УСЛОВИИ, КОНЕЧНО ЖЕ, того, что сигнал будет "качественным"

[tanakh]

некорректное высказывание, давайте называть вещи своими именами...
от качества подаваемого сигнала акустика лучше звучать не будет! она будет звучать так как должна звучать и не более того...
выжать из акустики такое о чем даже не подозревал можно, но не за счёт подачи качественного сигнала, а за счёт подбора акустического оформления, за счёт подготовки "места прослушивания", за счёт расположения и направления..., ...ПРИ УСЛОВИИ, КОНЕЧНО ЖЕ, того, что сигнал будет "качественным"

я имел ввиду что при хорошем плеере, который имеет расширенный эквалайзер можно добиться интересных эффектов. эквалайзер в майфуне не дает таких широких возможностей. например я добавил баса на плеере, и получил желаемый звук, без искажений! поэтому и написал что можно выжать больше.



конечно же это всё очень относительно и с более качественными системами я не сравниваю

[haripoker]

О спасибо большое, буду что то думать, у меня есть iPod вот думаю как их подружить с родным мерссовским мафоном

[theRocket]

О спасибо большое, буду что то думать, у меня есть iPod вот думаю как их подружить с родным мерссовским мафоном

Как вариант http://trioma.ru/bas...es.shtml#green2 или подобные организации, коих полно.

Сообщение отредактировал theRocket: 18 April 2012 - 15:25

[Mer!n]

Вот еще решение для магнитол(с возможностью подключения сд-ченжера) http://enfigcarstere...ON_GWL1DB1.html

[matvey]

а я по такой схеме делал
кассета играется

[димыч]

Года два,как машину купил,стоял Беккер родной ,ну как на фотке в теме.Ни качества приёма ни звука нормального.Только символика мерсовская,что наверно и является чем то типа гордости за неё.Я уж всё пропаял что можно-один хрен не ловит толком,не хватает чувствительности видимо.Магнитола уже не нужна,сейчас и привод СД-шный потихоньку в прошлое уходит.Поменял на простую укв-fm балалайку с двумя видами разьёмов под карты памяти.И приём станций хороший и звук лучше и не ковырять ничего.Стоит то всего пол-бака бензина.Можно было и на что то боле серьёзное потратиться,но как говорится,по потребностям и чисто ради эксперимента.

Сообщение отредактировал димыч: 27 April 2012 - 12:58

[ИванВ]

Отпаял шлейф от головки, и дорожки от микрухи(от головки сигнал на нее идет) порезал (чтобы шумов небыло от самой микрухи, но можно легко восстановить пайкой, порезы очень узкие), сейчас кассета играть не будет, но если все обратно припоять все будет в первозданном виде. механику и движки я не трогал(пустая кассета выезжает и заезжает как и обычно, это нужно чтобы переключиться на вход с мп3 мною подпаянный вместо звука с головки).

а мне сделай,а я заплачу
